- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- ISO5211標準高平臺結構設計、直接安裝各類執(zhí)行器
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規(guī)范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
標準規(guī)范 Standard Specification
| 壓力/溫度標準 | 結構長度標準 | 連接方式標準 | 制造標準 | 試驗標準 |
| GB/T26640 | GB/T12221 | HG/T20592 GB/T9113 | GB/T12237 | GB/T13927 |
技術參數 Technical Pecification
| 公稱通徑 | DN15-DN200mm |
| 公稱壓力 | 1.6、25、40bar(更高壓力訂貨時請注明） |
| 連接方式 | 法蘭 |
| 閥體材質 | 碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 密封材質 | 聚四氟乙烯 （F）對位聚苯（PPL）金屬密封（H）硬質合金（Y） |
| 介質溫度 | -20℃-150℃(F) 、 -20℃-220℃ (PPL) 、-29℃-425℃(H)(Y) |
其他特殊材質或特殊溫度可根據客戶要求設計選型

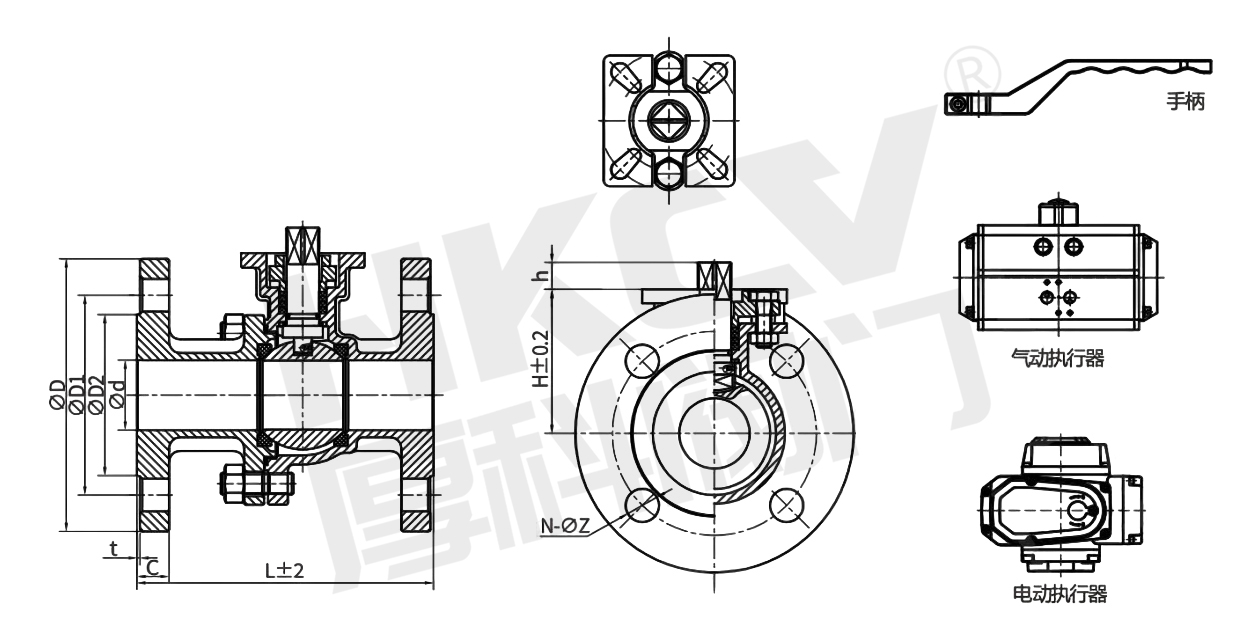

連接尺寸 Conncetion Dimension
| SIZE | d | D | D1 | D2 | C | t | L | H | W | A | B | R | r | K*K | h | N- φZ |
| 1/2" | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 51 | 140 | 50 | 36 | 3.5 | 3 | 9*9 | 9 | 4- φ14 |
| 3/4" | 20 | 105 | 75 | 55 | 14 | 2 | 140 | 56 | 140 | 50 | 36 | 3.5 | 3 | 9*9 | 9 | 4- φ14 |
| 1" | 25 | 115 | 85 | 65 | 14 | 2 | 150 | 62 | 170 | 70 | 50 | 4.5 | 3.5 | 11*11 | 11 | 4- φ14 |
| 1¼" | 32 | 135 | 100 | 78 | 16 | 2 | 165 | 72 | 170 | 70 | 50 | 4.5 | 3.5 | 11*11 | 11 | 4- φ18 |
| 1½" | 40 | 145 | 110 | 85 | 16 | 3 | 180 | 78 | 200 | 70 | 50 | 4.5 | 3.5 | 14*14 | 14 | 4- φ18 |
| 2" | 50 | 160 | 125 | 100 | 16 | 3 | 200 | 86 | 200 | 70 | 50 | 4.5 | 3.5 | 14*14 | 14 | 4- φ18 |
| 2½" | 65 | 180 | 145 | 120 | 18 | 3 | 220 | 102 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 4- φ18 |
| 3" | 80 | 195 | 160 | 135 | 20 | 3 | 250 | 115 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 8- φ18 |
| 4" | 100 | 215 | 180 | 155 | 20 | 3 | 280 | 137 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 8- φ18 |
| 5" | 125 | 245 | 210 | 188 | 22 | 3 | 320 | 175 | 650 | 125 | 102 | 7 | 6 | 22 | 23 | 8- φ18 |
| 6" | 150 | 280 | 240 | 212 | 24 | 3 | 360 | 208 | 800 | 125 | 102 | 7 | 6 | 27 | 28 | 8- φ23 |
| 8" | 200 | 335 | 295 | 268 | 26 | 3 | 400 | 252 | 800 | 140 | 125 | 9 | 7 | 27 | 28 | 12- φ23 |
